Ponts

Un pont est équipé en des lieux dépourvus de porteuses (scène extérieure, chapiteau, gymnase…) ou en complément d’équipes existantes, ou encore de supplétif en cas de CMU dépassée pour les porteuses. Le pont, ou truss, est un assemblage de poutres, équipées en linéaire ou solidarisées par des éléments de jonction permettant de donner une variété de formes de montage. Le choix d'un type de poutre est déterminé par la qualité de son matériau et de la charge à accrocher. Un pont réalisé par des poutres acier demande un support d’équipement plus important que des poutres aluminium, mais permet d’embarquer des charges plus importantes.

Les types de poutres

Les principaux types de poutres sont :

  • les poutres triangulées aluminium ou acier
  • les poutres carrées aluminium ou acier

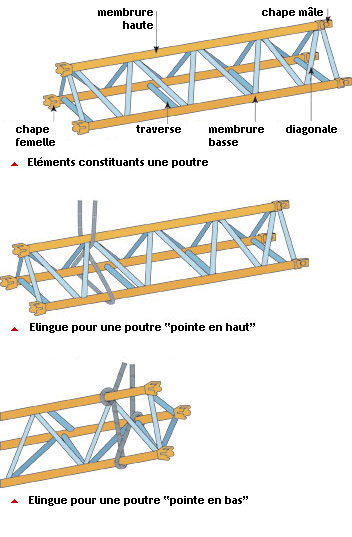

Les poutres sont classées en fonction de la distance entre membrures (par exemple, une poutre de “500” a une distance entre deux membrures de 50 cm). Une poutre triangulée peut travailler pointe dirigée vers le haut ou vers le bas, le cheminement de l'élingue d'accroche au travers des membrures prend alors deux formes :

Ponts1

La jonction de l'élingue se fait toujours aux nœuds des diagonales de la poutre.


L'assemblage

Il existe plusieurs systèmes d'assemblage, distinguant ainsi les constructeurs de poutres :

  • poutres assemblées par goupilles
  • poutres assemblées par boulons
  • poutres assemblées par manchons

Ponts2

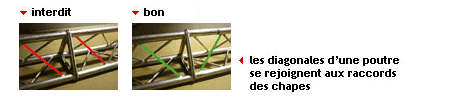

Certaines poutres demandent une attention particulière dans le sens d'assemblage des éléments : le raccordement de ces poutres doit se faire en continuité du dessin (treillis en dent de scie) des diagonales de chaque poutre.

Sécurité

Les poutres assemblées par goupilles ou manchonnage doivent être verrouillées par des goupilles de sécurité.
En savoir plus


Les abaques de limite de charge


La limite de charge pour une poutre ou un assemblage de poutres est donnée par des tableaux appelés abaques, édités par les constructeurs. Ces tableaux définissent :

  • les différents types de poutre (carrée ou triangulée)
  • le matériau de la poutre (acier ou aluminium)
  • le mode d'utilisation (pointe en haut ou pointe en bas)
  • le mode d'équipement des charges (charge uniformément répartie ou charge ponctuelle)

Interprétation d'un abaque

Pour une même dimension de poutre, une poutre aluminium en charge accepte un fléchissement 3 fois plus important qu’une poutre acier avec cette même charge. Toutefois la rupture de la poutre aluminium intervient rapidement si la flèche maximale autorisée est dépassée, sans passer par un stade de déformation, signe avant-coureur de risque de rupture tandis que l’acier se déforme avant rupture de la poutre. Le machiniste doit scrupuleusement respecter les indications de surcharge et de flèche données par les abaques des constructeurs.

Prenons comme exemple (non contractuel) l'abaque d'une poutre aluminium montée pointe en haut et recherchons la valeur de la charge maximale uniformément répartie qu’il est possible d’équiper sur cette poutre. La charge totale que l’on souhaite équiper est de 500 kg. Le pont est composé de cinq éléments de poutres de 2 m, soit 10 m développé.

Recherche d’une charge maximale pour une longueur de poutre donnée

Sur l'axe horizontal de l'abaque ci-dessous, trouvez la longueur de la poutre et tirez une ligne verticale à la limite de la zone interdite. La charge autorisée se lit à l'intersection du point limite, soit dans ce cas-ci 750 kg. Notre charge de 500 kg est inférieure à la limite de charge. Elle est donc valide. Pour une charge embarquée supérieure à 750 kg, il nous faudrait changer de type de poutre ou alors réduire la portée de la poutre.

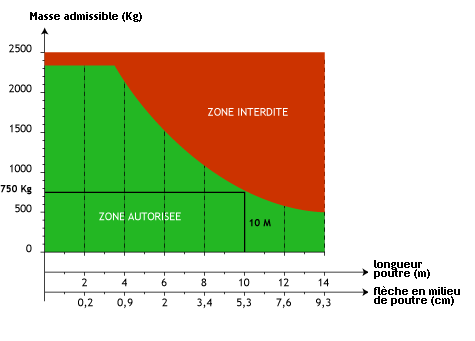

abaque_OK

La flèche réelle se calcule avec la formule suivante :

Soit dans l’exemple ci-dessus :

Flèche réelle = 5,3 cm x (500 kg / 750 kg) = 3,53 cm.

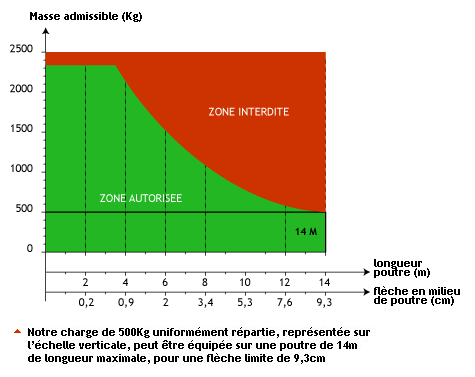

pont4
