Facteurs de mode

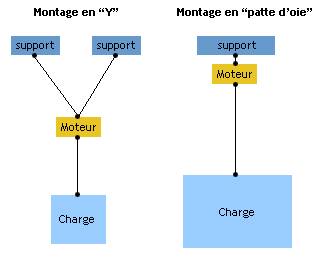

Un système de levage peut être réalisé avec deux élingues simples ou une élingue multibrin dans le cas d’un montage en “Patte d'oie" ou en "Y".

Les facteurs de mode permettent de prendre en compte la géométrie de l'élinguage, à savoir que l’effort supporté par les élingues augmente avec leur ouverture d’angle.

La tension dans chaque élingue est majorée d’un coefficient variant selon l’angle d’ouverture des élingues :

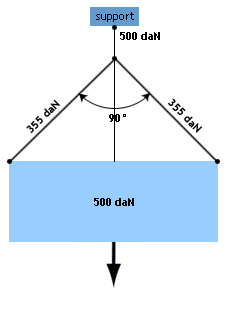

Soit une charge de 500 daN à lever avec un couple d’élingues simples formant entre elles un angle de 90°.

En appliquant un coefficient majorateur de 1,42 à la charge accrochée de 500 daN, la charge résultante dans chaque élingue est portée à :

(500 daN/2) x 1,42 = 355 daN.

Le choix se porte (dans le domaine du spectacle), sur un couple d’élingue d’une CMU de :

355 daN x coefficient spectacle 2 = 710 daN chacune.

Calculons maintenant la charge maximale pouvant être levée avec deux élingues simples montées en patte d’oie.

Les élingues ont une CMU indiquée de 1 000 daN chacune. L’angle formé entre ces élingues, pour le levage de la charge, est de 110°.

Dans ce système, la charge maximale pouvant être levée est de : (1 000 daN x 2) / 1,75 = 1 142 daN.

Dans le domaine du spectacle, la charge maximale à lever est de 1 142 daN / coefficient spectacle 2 = 571 daN.
