Les nœuds

Les nœuds sont utilisés au quotidien sur une scène, leur maîtrise est un savoir indispensable pour travailler sereinement.

Un nœud doit être réalisé lisiblement afin d’être reconnu par tous techniciens au cours d’intervention. Le machiniste doit pouvoir adapter et réaliser ses nœuds en toutes circonstances pour des multitudes de situations rencontrées sur une scène. Deux familles de nœuds sont à prendre en compte : les nœuds d’attache et les nœuds de jonction.




Sécurité

Chaque nœud dans un cordage a une résistance d’attache qui lui est propre.
Elle implique une diminution de la valeur de la limite de rupture du cordage.
La valeur de la résistance de l’attache est un pourcentage à appliquer à la valeur de la charge de rupture du cordage employé.

Exemple : un noeud de cabestan est réalisé avec un cordage en chanvre de 8 mm. Ce cordage a une charge de rupture de 395 daN. La résistance d’attache du noeud est de 68% (soit en arrondissant les 2/3 de la valeur).
La valeur de la charge de rupture du système associé noeud et cordage, passe de 395 daN à 269 daN.
En savoir plus




Les nœuds d'attache

Voici les principaux nœuds permettant de réaliser des ancrages, des fixations, de l’haubanage…

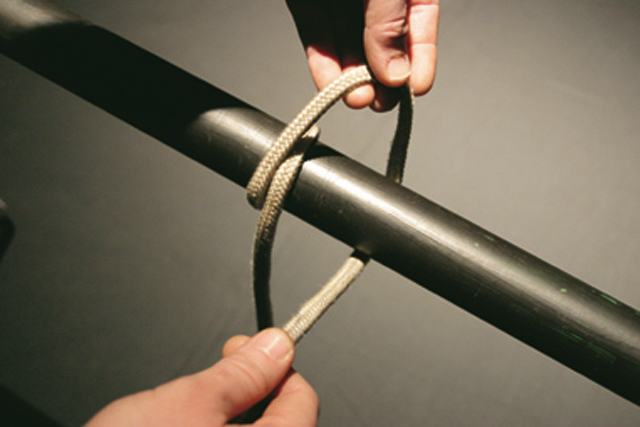

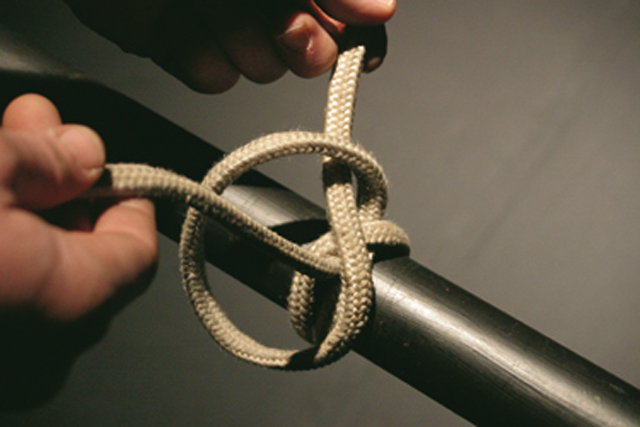

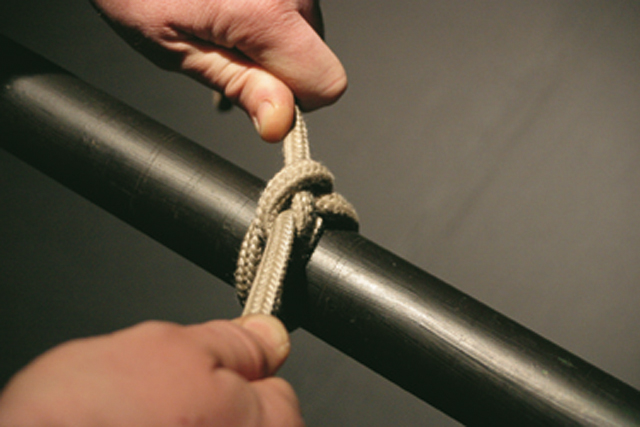

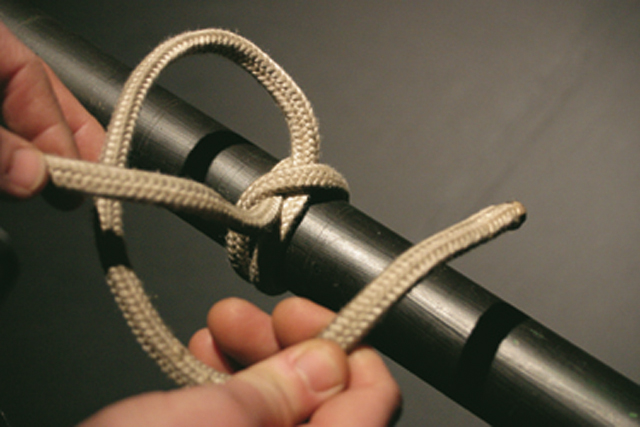

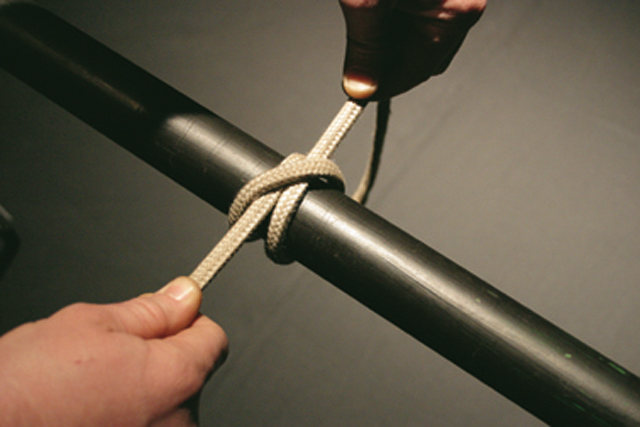

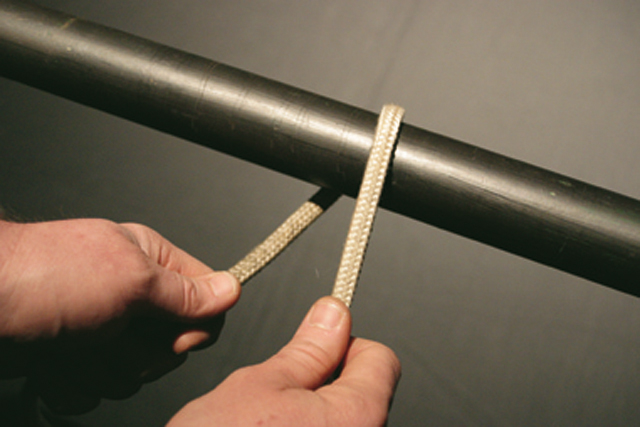

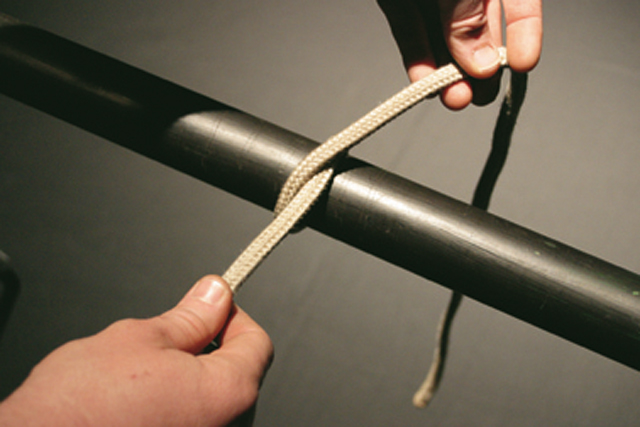

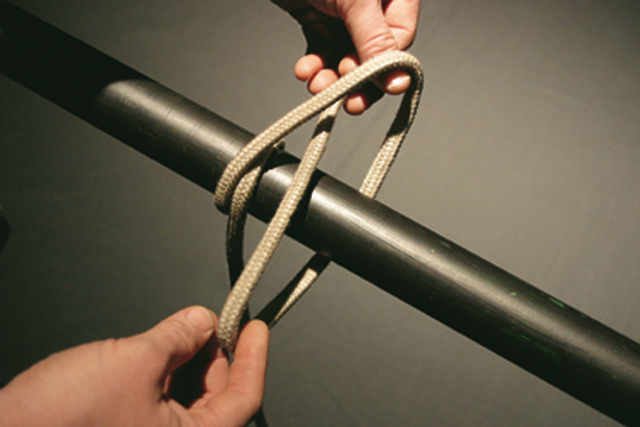

  • L'allemande ou cabestan : ce nœud est autobloquant, sa simplicité et sa rapidité d’exécution en font le nœud le plus fréquemment employé par les machinistes (à savoir réaliser dans le noir !), pour fixer un fil autour d’un tube (équipe à main, haubanage…). Veiller à toujours le verrouiller par une demi-clé. La résistance de l’attache est égale au 2/3 de la charge de rupture du cordage employé.

    Télécharger le PDF (9.56 Mo)

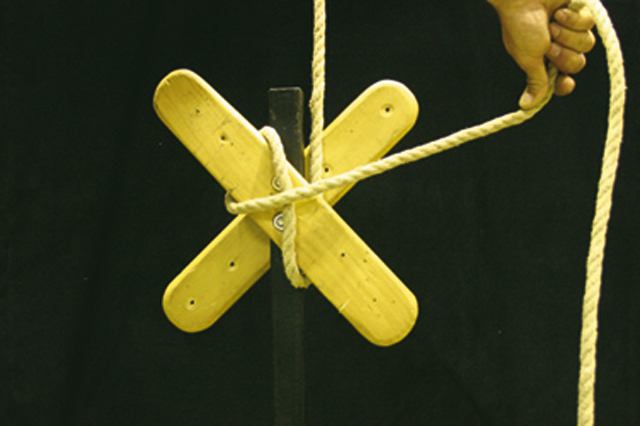

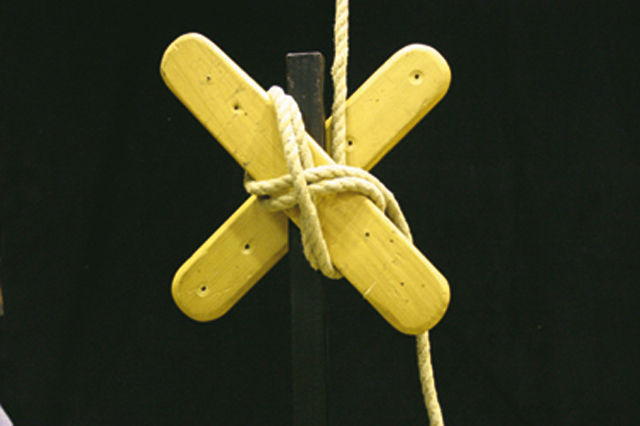

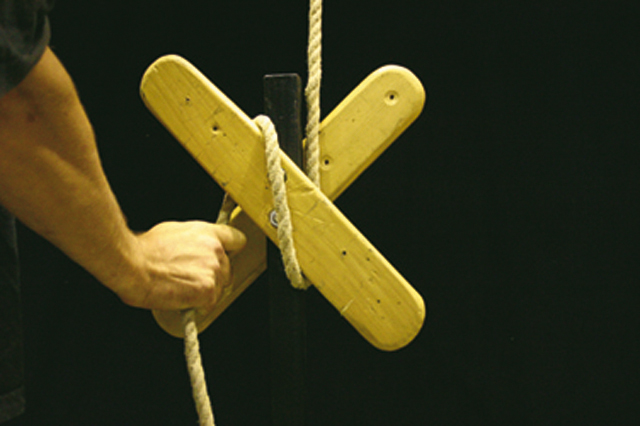

    CABESTANCABEST~1CABEST~2CABEST~3

    CABEST~4CABEST~5CABEST~6CABEST~7
    Rajouter une demi-clé à la 6e étape

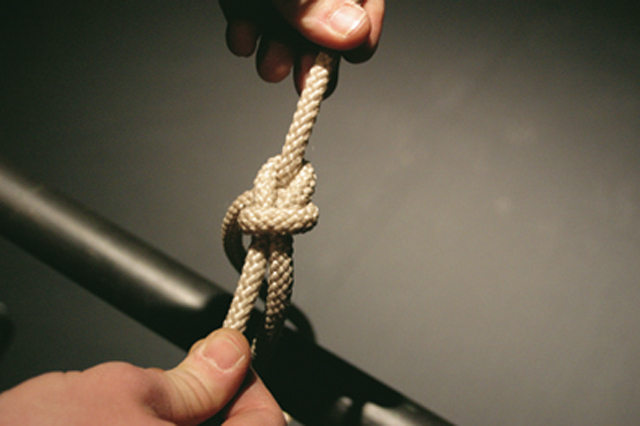

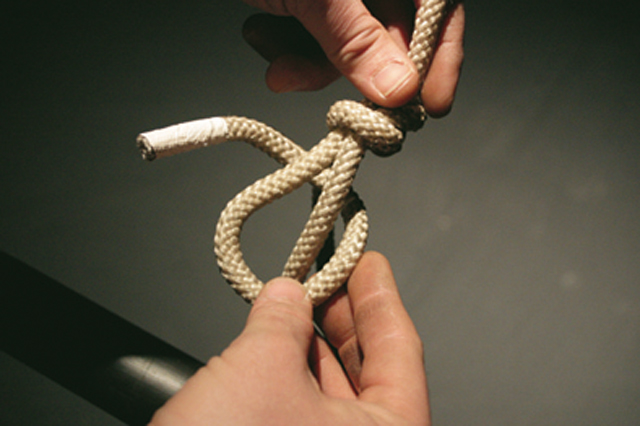

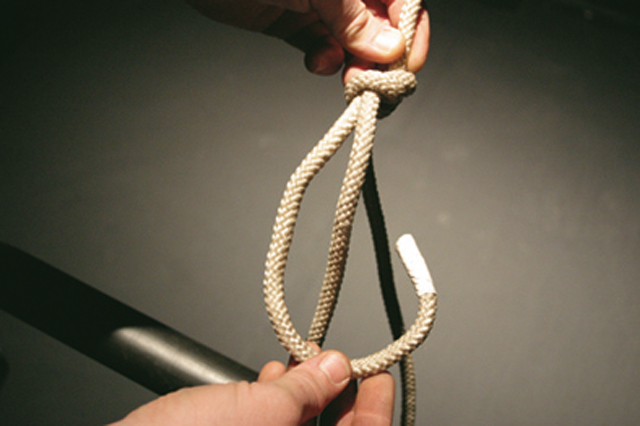

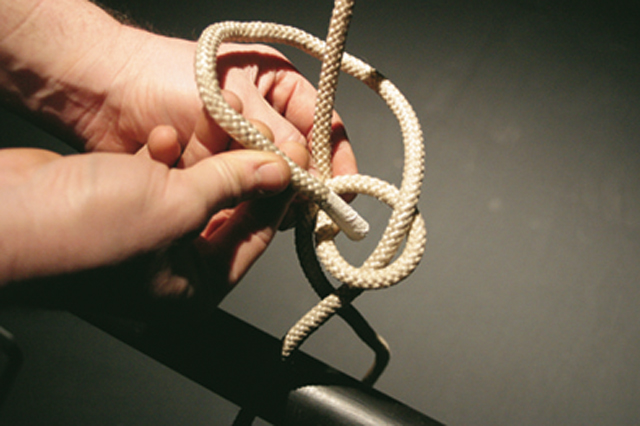

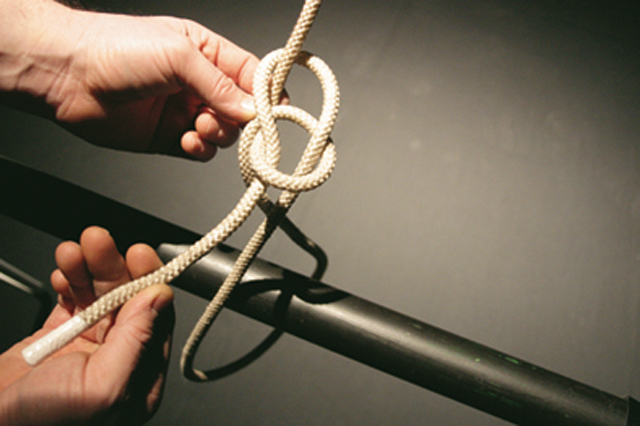

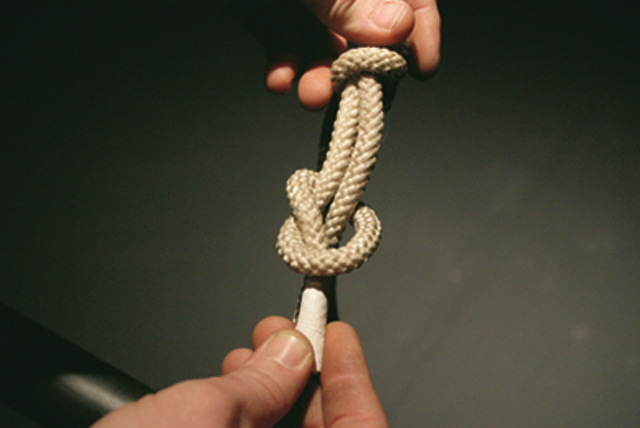

  • Le nœud de chaise : un deuxième nœud à connaître sur le bout des doigts. Le verrouiller également par une demi-clé.
    La résistance de l’attache est égale à la moitié de la charge de rupture du cordage employé.
    Le nœud de chaise permet de réaliser une boucle non coulissante.

    Télécharger le PDF (9.56 Mo)

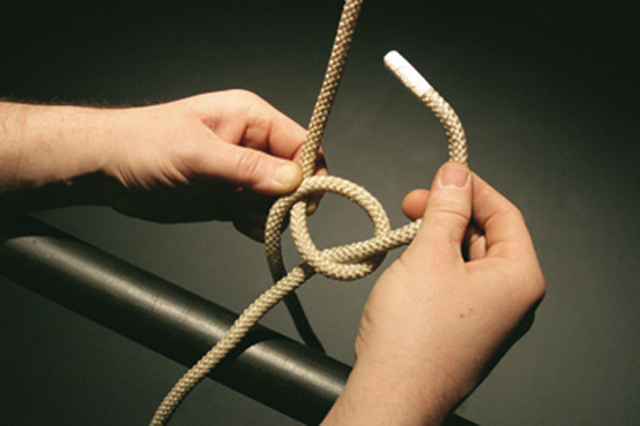

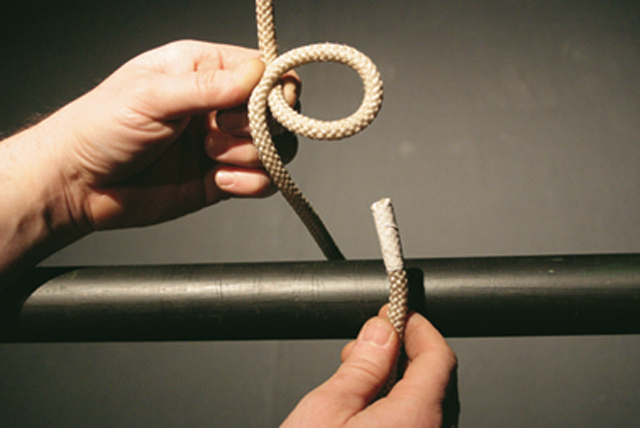

    CHAISE00CHAISE~1CHAISE~2CHAISE~3

    CHAISE01CHAISE~4CHAISE~5CHAISE~6
    Rajouter une demi-clé à la 6e étape

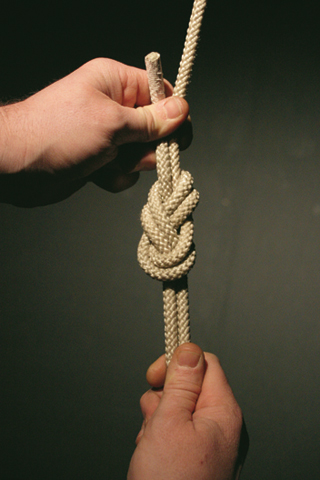

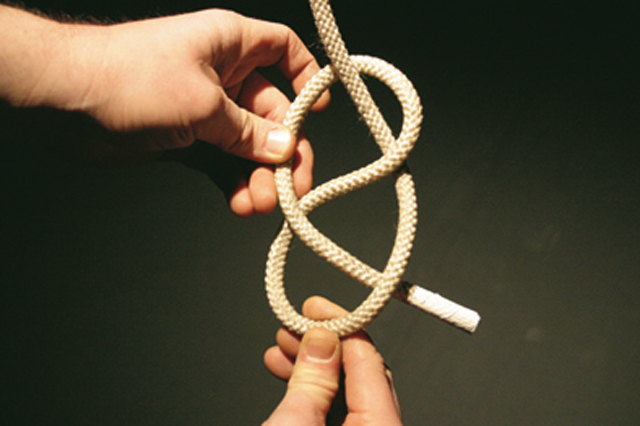

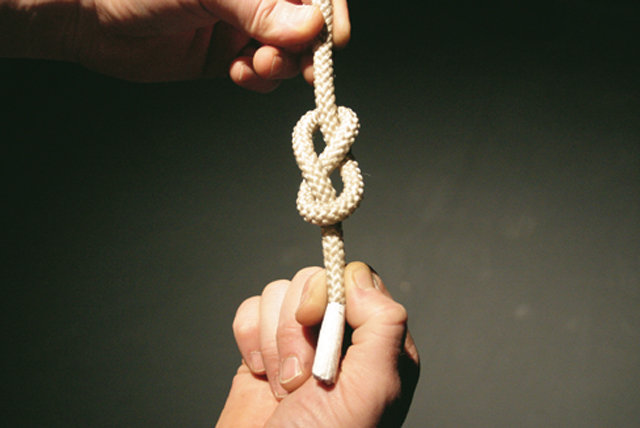

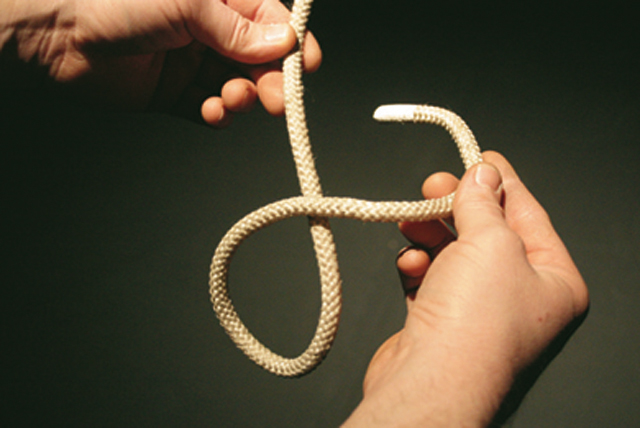

  • Le nœud de huit : nœud de blocage. On l’utilise par exemple pour éviter la sortie intempestive du fil d’une poulie. La résistance de l’attache est égale à la moitié de la charge de rupture du cordage employé.

    Télécharger le PDF (9.56 Mo)

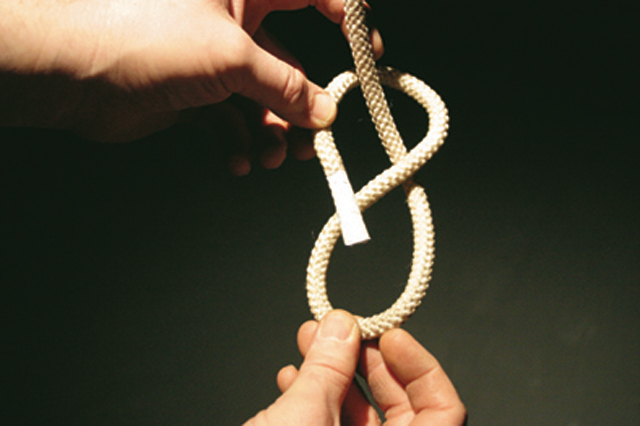

    ARRETHUIARRETH~1ARRETH~2ARRETH~3

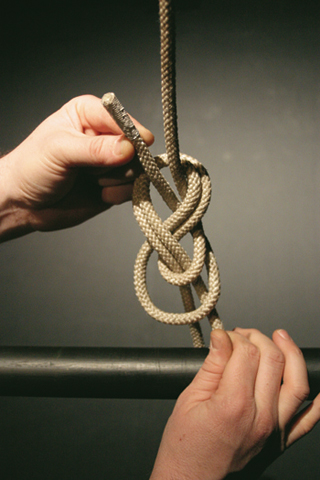

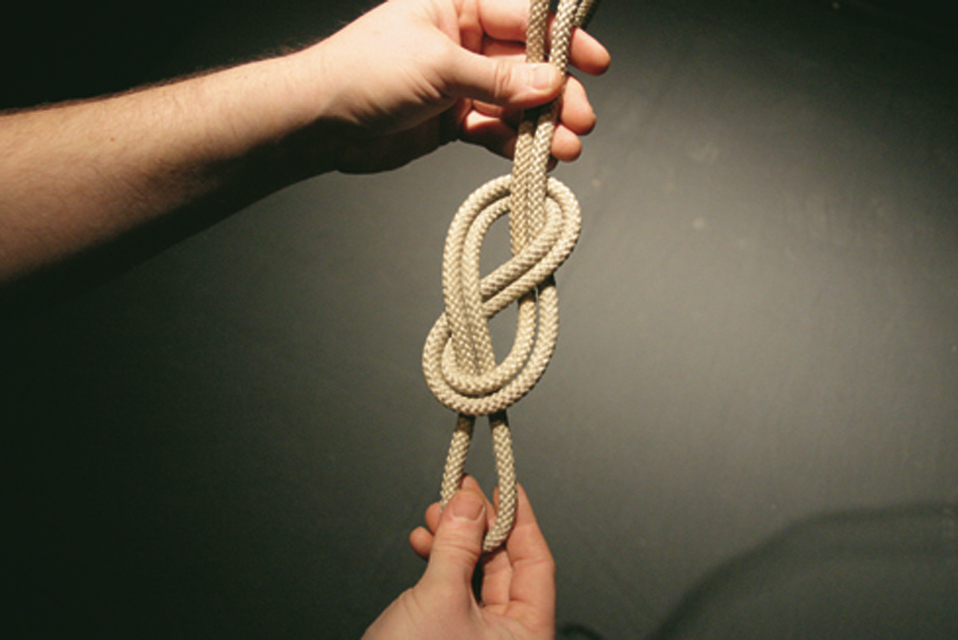

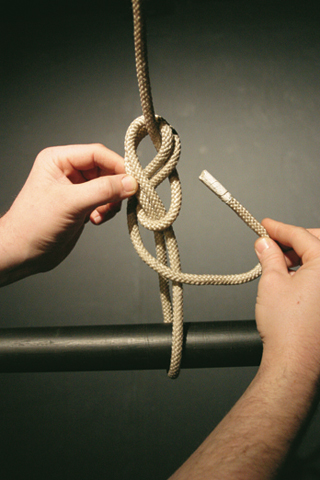

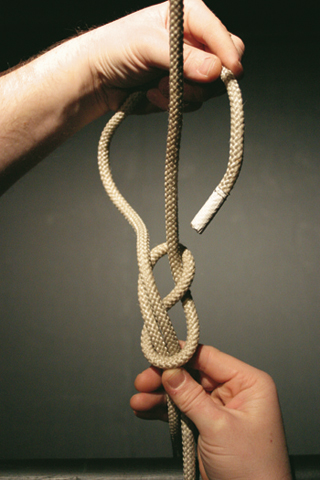

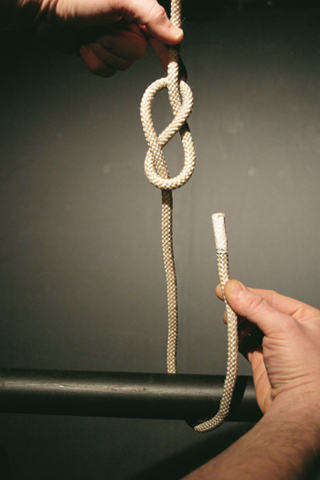

  • Le huit en boucle : à réaliser par exemple en points de tirage pour une mise sous tension du fil.
    La résistance de l’attache est égale à la moitié de la charge de rupture du cordage employé.Télécharger le PDF (9.56 Mo)

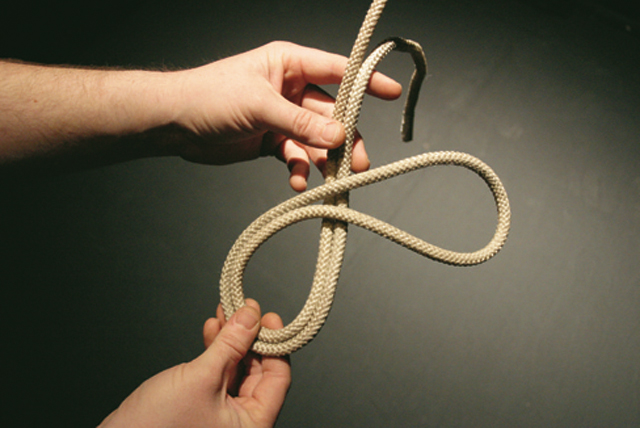

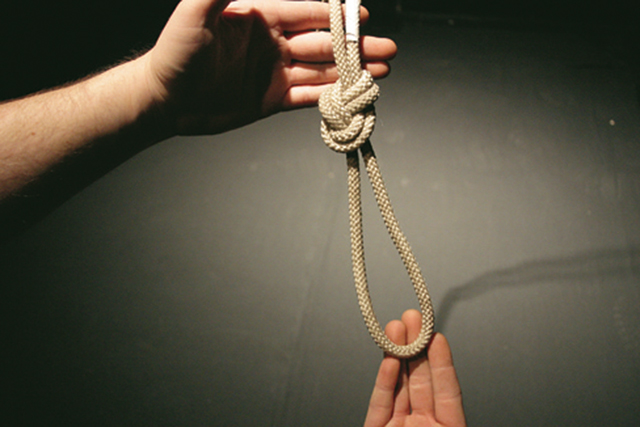

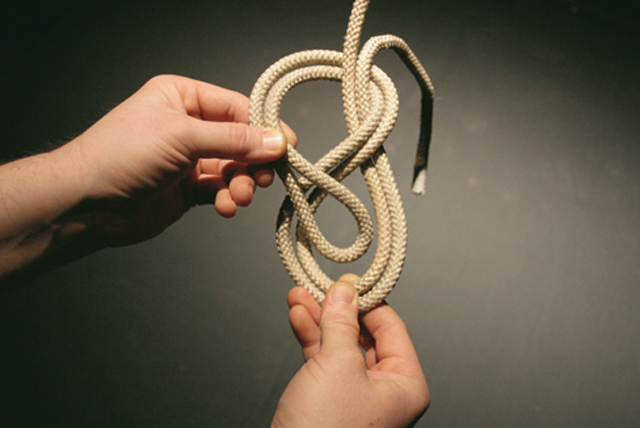

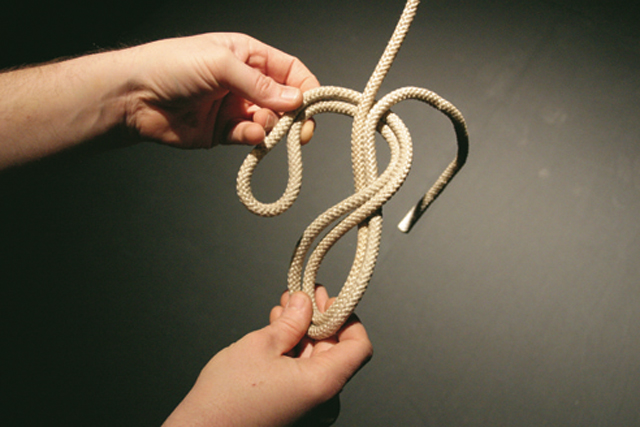

    Version "terminaison"    HUITENBOHUITEN~1HUITEN~2

    HUITEN~3HUITEN~4

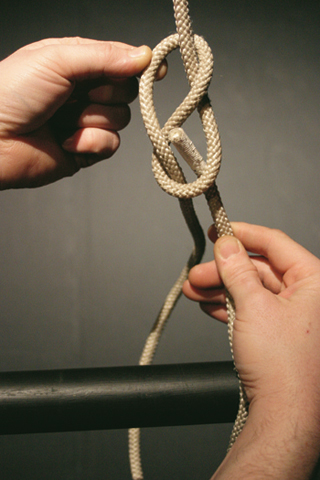

    Version "attache"

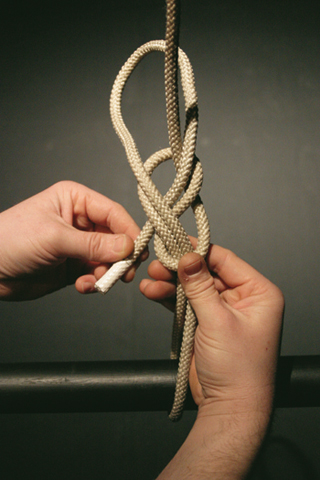

    01_HUITENBOHUITEN~7HUITEN~8HUITEN~9

    HUITEN~AHUITEN~BHUITEN~C

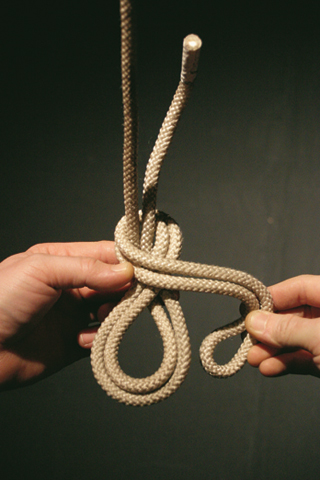

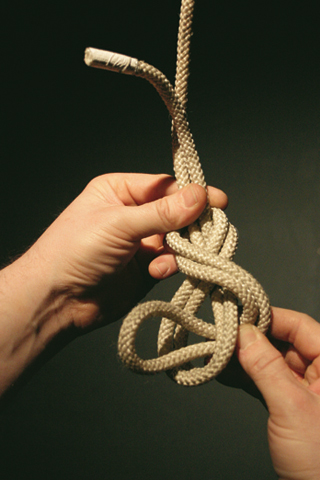

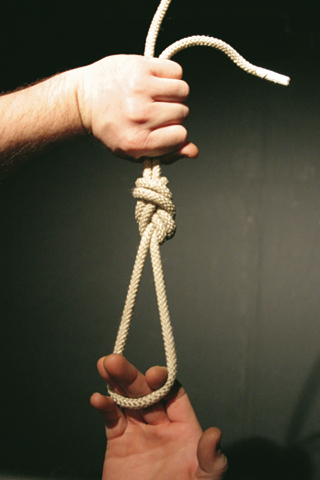

  • Le nœud de neuf : comme pour le précédent, mais avec une résistance accrue. La résistance de l’attache est égale au 2/3 de la charge de rupture du cordage employé.

    Télécharger le PDF (9.56 Mo)

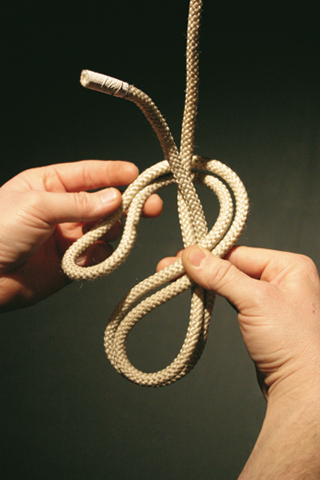

    NEUF010NEUF012NEUF013NEUF016

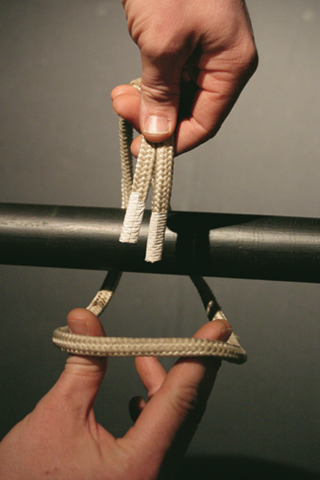

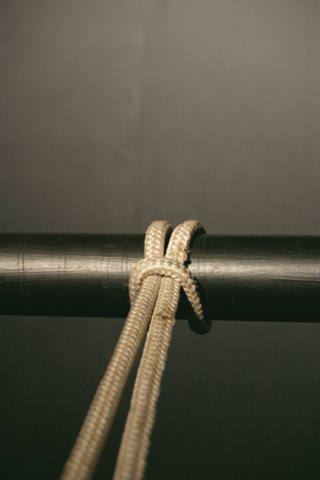

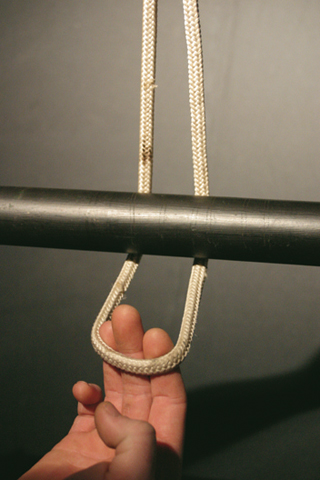

  • La tête d'alouette : pour la fixation de sangles textiles ou de guindes autour de tubes ou de poutres. La résistance de l’attache est égale à la moitié de la charge de rupture du cordage employé.

    Télécharger le PDF (9.56 Mo)

    ALOUETTEALOUET~1ALOUET~2ALOUET~3

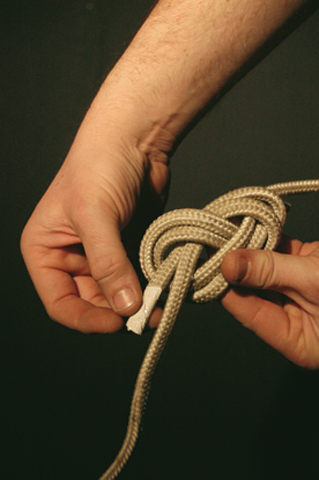

Les nœuds de jonction de guindes

Pour réaliser des raccordements de guindes. On doit raccorder uniquement des guindes de mêmes caractéristiques (diamètre et qualité de fibre).

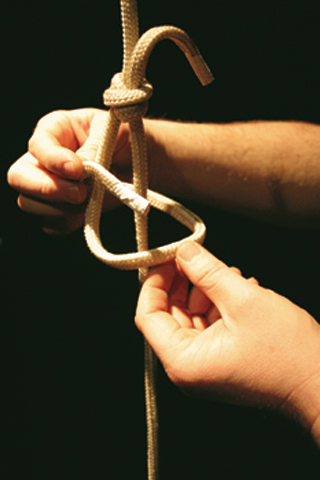

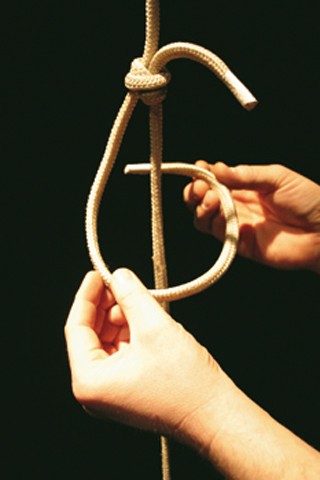

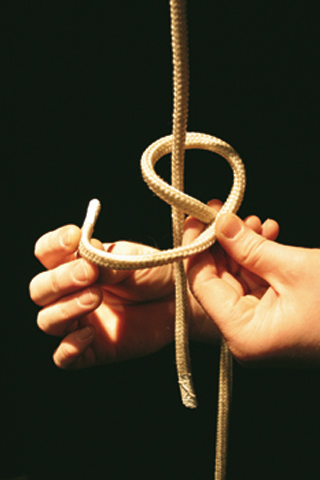

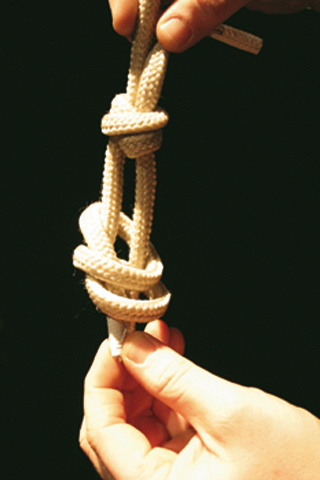

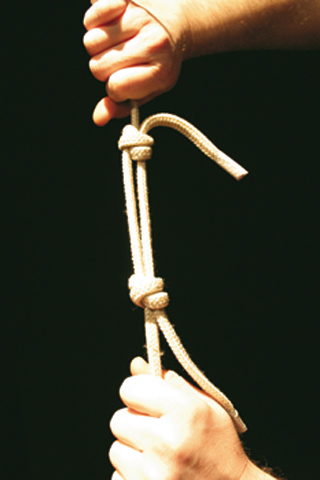

  • Le double nœud de pêcheur :
    La résistance de l’attache égale à la moitié de la charge de rupture du cordage employé.

    Télécharger le PDF (9.56 Mo)

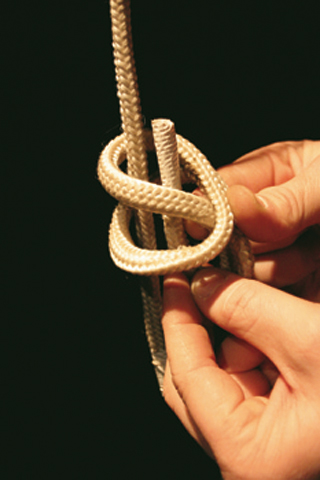

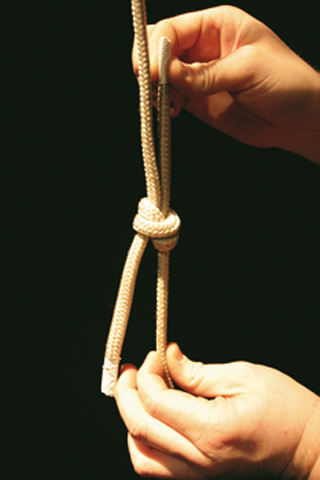

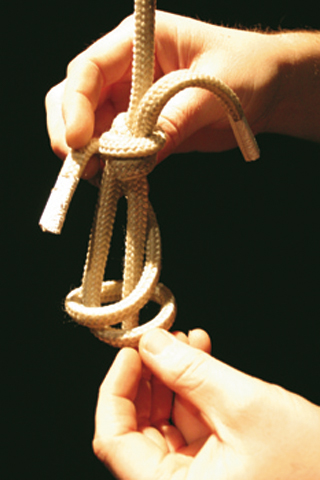

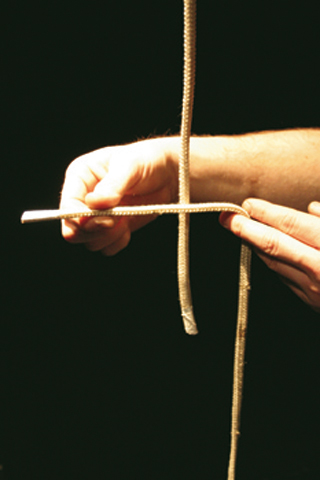

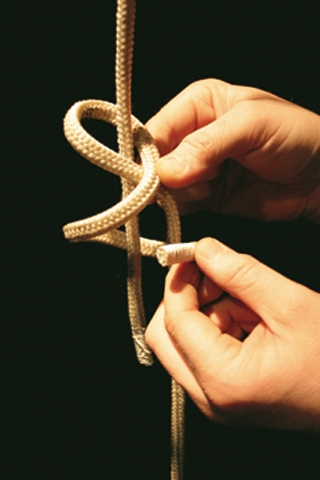

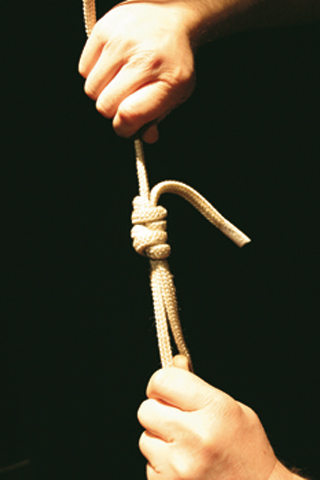

    PECHEURDPECHEU~1PECHEU~2PECHEU~3

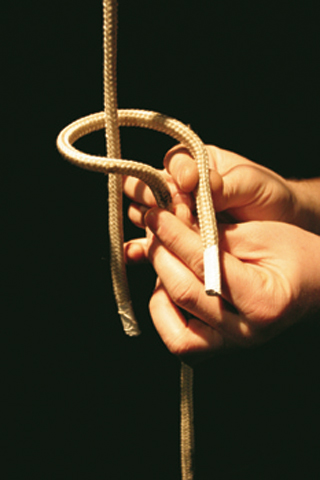

    PECHEU~4PECHEU~5PECHEU~6PECHEU~7

    PECHEU~8PECHEU~9PECHEU~APECHEU~B

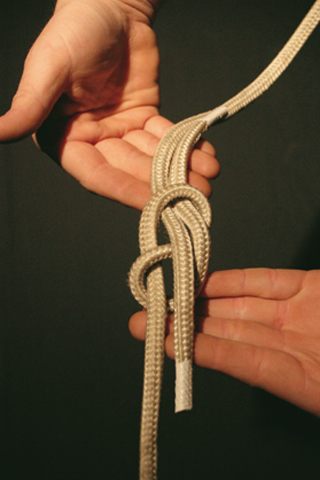

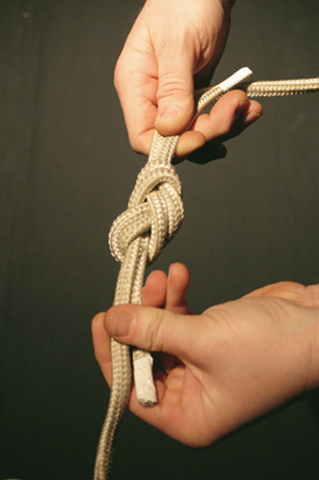

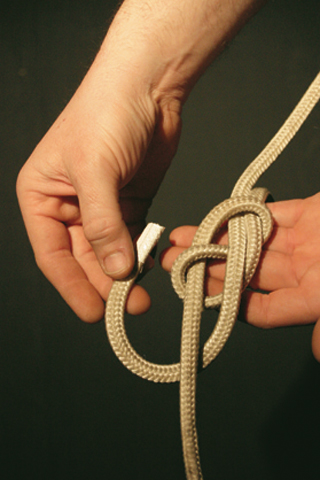

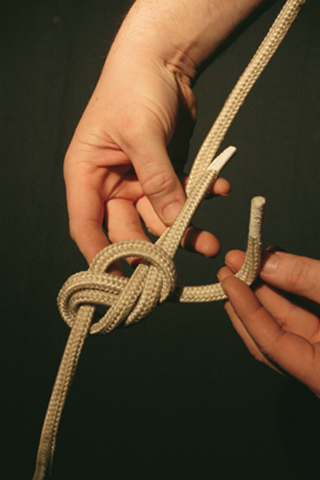

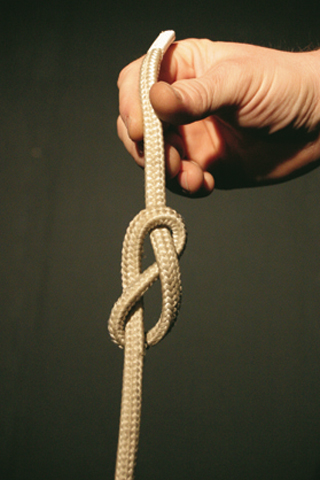

  • Le nœud de jonction en huit :
    Résistance de l’attache égale à la moitié de la charge de rupture du cordage employé.

    Télécharger le PDF (9.56 Mo)

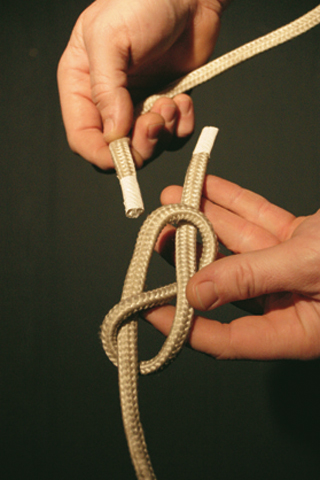

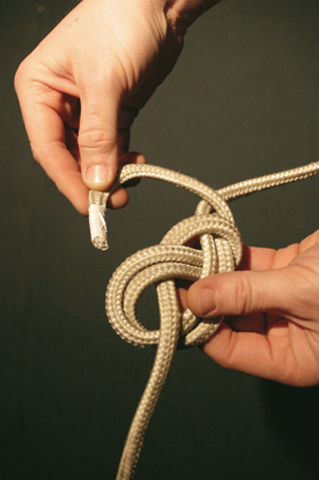

    01_ALOUETTE01_ALOUET~101_ALOUET~201_ALOUET~3ALOUET~4

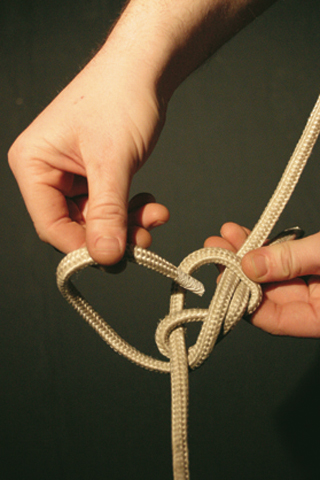

    ALOUET~5ALOUET~6ALOUET~7ALOUET~8

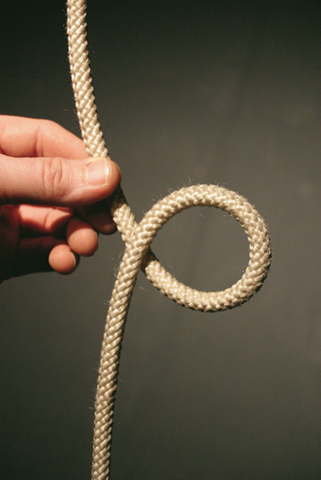

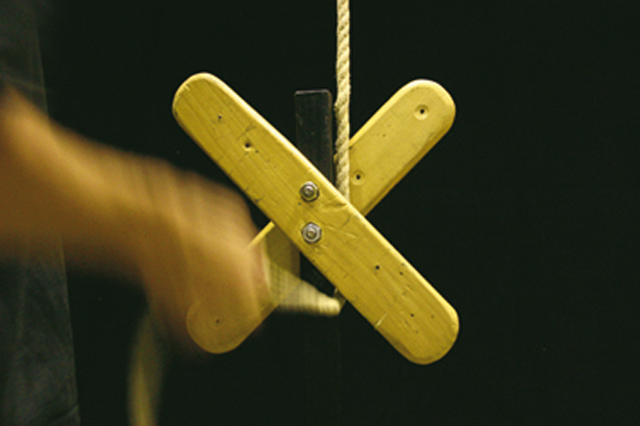

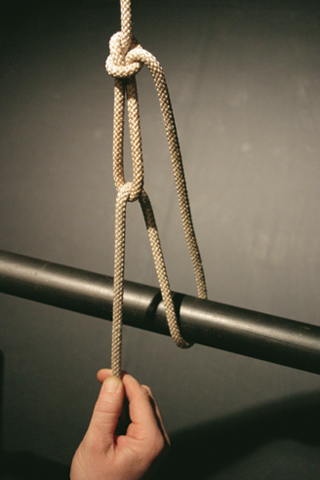

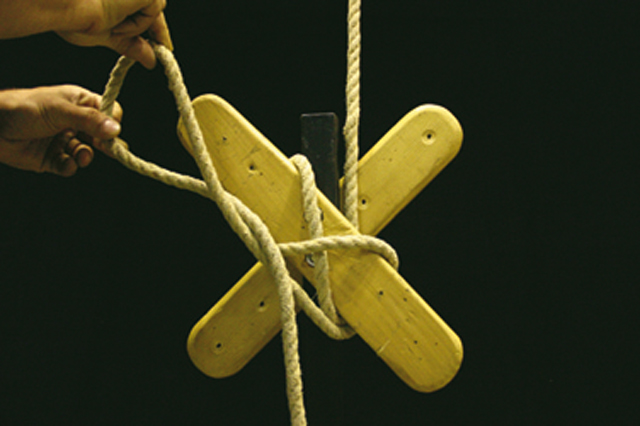

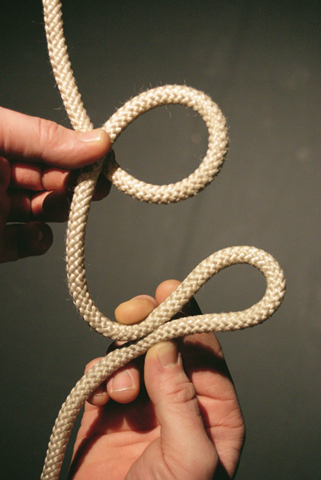

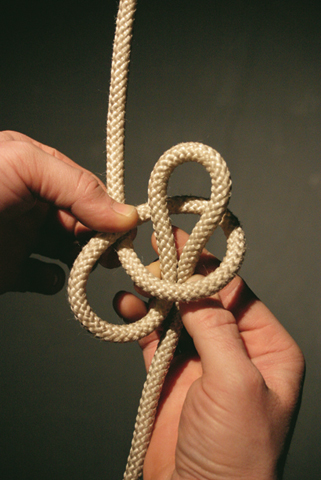

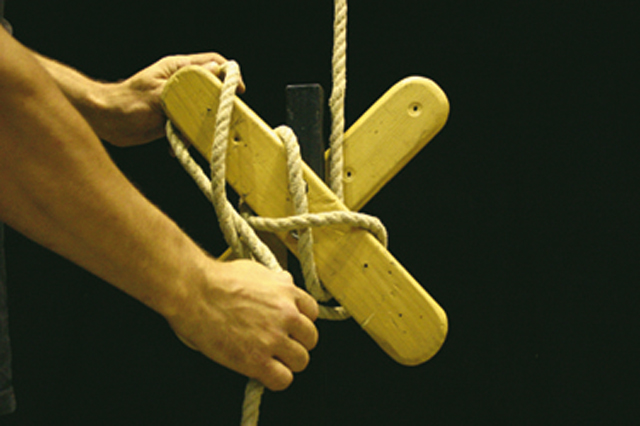

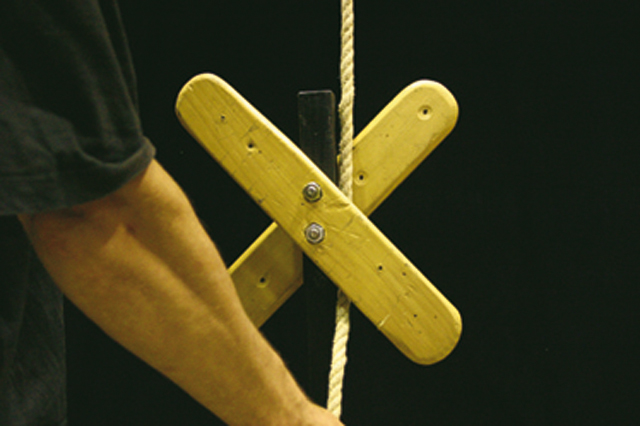

Autres nœuds

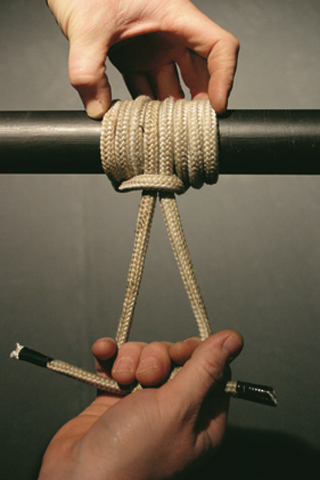

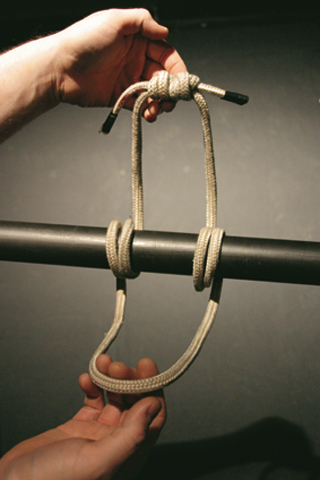

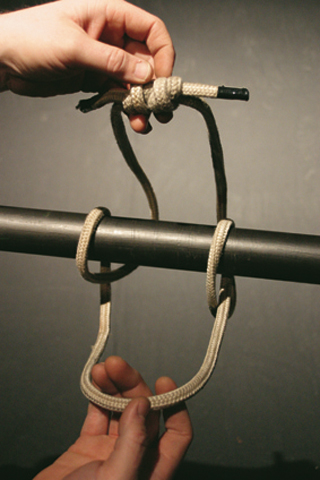

  • Le Prussik : nœud autobloquant empêchant le glissement d’un tube. On peut également réaliser une poignée de tirage en équipant ce nœud sur un cordage.

    Télécharger le PDF (9.56 Mo)

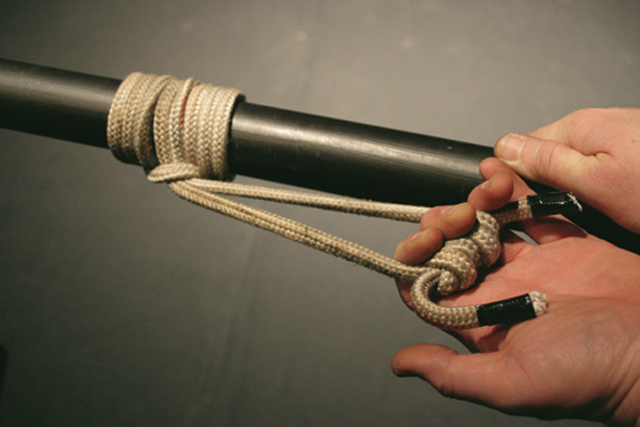

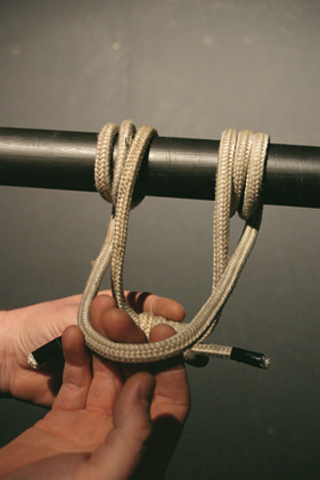

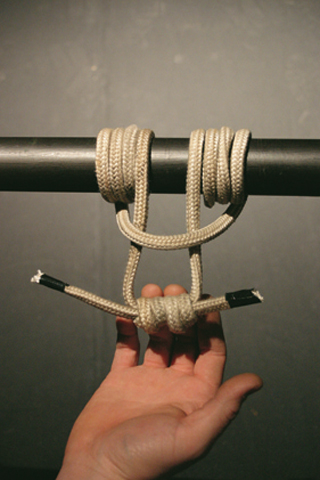

    Le nœud de Prussik peut servir de poignée de tirage
    PRUSSI~1PRUSSIK0PRUSSI~2PRUSSI~3

    PRUSSI~4PRUSSI~5
